نظرًا لتدفق السوائل بالنسبة إلى الكائنات إما داخليًا أو خارجيًا ، فإن قياسات الخصائص مثل الضغط والسرعة ومعدل تدفق الكتلة أو التفريغ من الأهمية بمكان. يمكن تحقيق ذلك عن طريق - على سبيل المثال

  •  أنابيب Pitot (ثابتة وإجمالية) لقياس السرعة.
  • المانومترات لقياس الضغط.
  • الشقوق والسدود لقياس التفريغ.
  • عداد فنتوري ومقياس فتحة للتصريف.

يتم قياس معدل السائل عبر أنبوب أو مجرى أو تدفق داخلي بواسطة أدوات مثل مقياس فنتوري ، عداد الفتحة وما إلى ذلك ، بينما يتم قياس معدل التدفق من خلال قناة مفتوحة بالشقوق والأسلاك. يتم قياس الضغط في السائل عن طريق مقياس ضغط الدم والبارومتر وما إلى ذلك. في هذا المختبر ، يتعرض الطلاب للتعلم كيفية قياس معدل التدفق الكتلي أو معدل التدفق الحجمي والسرعة والضغط باستخدام أنابيب البيتوت و أجهزة قياس ضغط الدم وكيفية تصورها لأجسام مبسطة وخادعة.

يتعرف الطلاب في هذا المعمل على كيفية قياس معدل التدفق الكتلي أو معدل التدفق الحجمي والسرعة والضغط باستخدام أنابيب pitot ومقاييس ضغط وكيفية تصور أجسام مبسطة وخادعة.

أدوات المعمل:
 يمكن تلخيص جميع الأدوات على النحو التالي:

الرقمالتجربةالأداةالهدف - باختصار

1

Centrifugal Pump

تستخدم مضخات الطرد المركزي ل سوائل النقل عن طريق تحويل الطاقة الحركية الدورانية إلى الطاقة الهيدروديناميكية للسائل تدفق. طاقة الدوران عادة يأتي من محرك أو كهربائي
محرك. هم فئة فرعية من العمل الديناميكي المحور المتماثل التوربينية.

2

Flow over weir

  1. دراسة أنواع مختلفة من السدود الحادة
  2. دراسة التفريغ على السد.
  3. احسب معامل التفريغ للسد ذي القمة الحادة بشكل تجريبي على مقعد هيدروليكي

3

Reynolds
Demonstration

الغرض من تجربة رينولدز توضيح رقائقي ، انتقالي (مضطرب بشكل متقطع) وكامل تدفقات الأنابيب المضطربة ، وتحديد الظروف التي في ظلها هذه تحدث أنواع التدفق.

4

Energy losses
in Bends and
Fitting

الهدف من هذه التجربة هو تحديد معامل الخسارة (K) لـ مجموعة من تركيبات الأنابيب ، بما في ذلك عدة منحنيات ، انكماش ، و تكبير وصمام بوابة.

5

Hydrostatic
Pressure

لتحديد القوة الهيدروستاتيكية بسبب الماء يعمل على جزئيا أو سطح مغمور بالكامل إلى تحديد ، تجريبيًا و من الناحية النظرية ، مركز الضغط.

6

Flow Channel

  1. أهداف هذا المختبر هي تحديد ملامح السطح الحر لتدفق ثابت في العراء قناة مستطيلة.
  2.  للتحقق من تدفق المياه من خلال فتحة مستطيلة قناة.

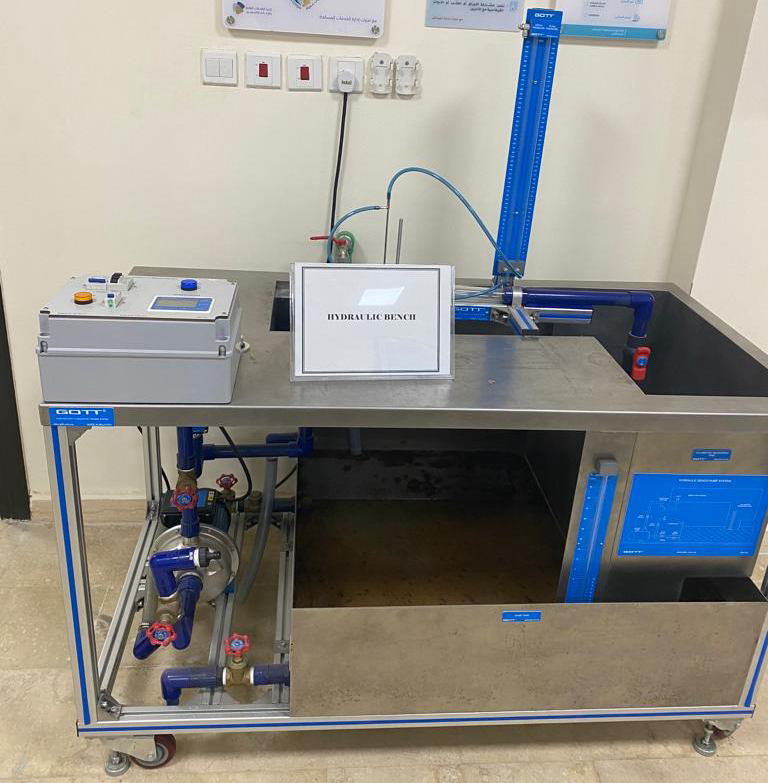

7

Hydraulic
Bench

تجربة المقعد الهيدروليكي يسمح بفحص الضغط خسائر في قطر مختلف على التوالي طول الأنابيب ، مظاهرة ينخفض ​​الضغط بشكل مفاجئ انقباض ومظاهرة انخفاض الضغط في المدى القصير والطويل المرفقين

8

Orifice
Discharge

الهدف من هذه التجربة المعملية هو لتحديد معاملات سرعة وتفريغ اثنين صغيرة الفتحات في المختبر ومقارنتها مع القيم في الكتب المدرسية وغيرها مصادر موثوقة.

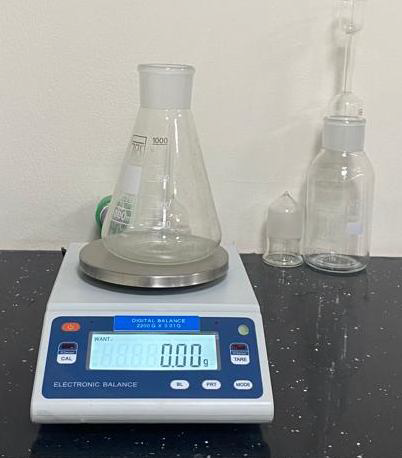

9

Fluid
Properties

للحصول على جميع خصائص السوائل مثل الكثافة والجاذبية النوعية اللزوجة ،…. إلخ.

10

Fortin
Barometer

 مقياس الضغط اللاسائلي هو أداة تستخدم لقياس الهواء الضغط كوسيلة لا تنطوي على السائل

أخصائي المعمل المسؤول:
